Chào bạn! Khi nói đến điện, thứ năng lượng không thể thiếu trong cuộc sống hiện đại, bạn có bao giờ tự hỏi làm thế nào mà điện từ nhà máy phát điện xa xôi lại đến được tận ổ cắm nhà mình với mức điện áp phù hợp không? Đằng sau hành trình kỳ diệu ấy chính là vai trò thầm lặng nhưng cực kỳ quan trọng của máy biến áp. Thiết bị này giống như “người điều phối” dòng điện, giúp nâng hoặc hạ điện áp sao cho phù hợp với từng giai đoạn truyền tải và sử dụng. Nhưng điều gì tạo nên sức mạnh và sự linh hoạt của nó? Đó chính là nhờ Cấu Tạo Máy Biến áp tưởng chừng đơn giản nhưng lại chứa đựng cả một bầu trời kiến thức vật lý và kỹ thuật.
Trong bài viết này, chúng ta sẽ cùng nhau “giải phẫu” chiếc máy biến áp để hiểu rõ từng bộ phận của nó hoạt động ra sao, chúng liên kết với nhau như thế nào để thực hiện chức năng biến đổi điện áp. Đây không chỉ là kiến thức kỹ thuật khô khan, mà còn giúp bạn hiểu sâu hơn về thế giới điện quanh ta, từ đó sử dụng năng lượng một cách an toàn và hiệu quả hơn. Nào, hãy cùng bắt đầu hành trình khám phá cấu tạo máy biến áp nhé!
Máy Biến Áp Là Gì? Chức Năng Cơ Bản Nhất
Máy biến áp là một thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ, dùng để biến đổi điện áp xoay chiều mà vẫn giữ nguyên tần số. Nghĩa là, nó có thể nhận điện áp ở một mức này và đưa ra điện áp ở một mức khác, cao hơn hoặc thấp hơn, mà không làm thay đổi tần số dòng điện (ví dụ từ 50Hz giữ nguyên 50Hz). Chức năng chính của nó là truyền tải năng lượng điện từ mạch này sang mạch khác thông qua từ trường biến thiên.
Vai trò của máy biến áp là cực kỳ thiết yếu trong hệ thống điện. Từ việc nâng điện áp lên rất cao để truyền tải đi xa, giảm thiểu tổn hao trên đường dây, cho đến việc hạ điện áp xuống mức an toàn và phù hợp cho sinh hoạt và sản xuất tại các khu dân cư, nhà máy. Không có máy biến áp, hệ thống điện lưới hiện đại sẽ không thể tồn tại và hoạt động hiệu quả.
Tại Sao Việc Nâng/Hạ Điện Áp Lại Quan Trọng Đến Vậy?
Bạn hình dung thế này, dòng điện giống như nước chảy trong đường ống. Muốn đưa một lượng nước lớn đi xa mà không bị mất mát nhiều do ma sát (tổn hao), bạn cần đẩy nó đi với áp lực (điện áp) rất cao qua đường ống nhỏ. Khi đến gần nơi sử dụng, bạn cần giảm áp lực xuống để nước chảy ra nhẹ nhàng, phù hợp với nhu cầu sinh hoạt. Trong điện cũng vậy, việc nâng điện áp lên cao hàng trăm nghìn vôn giúp giảm dòng điện đi qua dây dẫn (với cùng một công suất P = UI). Dòng điện nhỏ hơn thì tổn hao trên đường dây (P_tổn hao = RI^2) sẽ giảm đi đáng kể. Ngược lại, điện áp cao nguy hiểm cho người dùng, nên ở gần nơi tiêu thụ, máy biến áp lại có nhiệm vụ hạ điện áp xuống mức an toàn như 220V (hoặc 110V tùy quốc gia) để cung cấp cho các thiết bị điện trong gia đình.
Các Bộ Phận Chính Cấu Thành Máy Biến Áp
Một chiếc máy biến áp hoàn chỉnh, bất kể kích thước hay công suất, đều bao gồm các bộ phận chính sau: lõi thép, dây quấn và vỏ máy cùng các phụ kiện. Chúng ta sẽ đi sâu vào từng thành phần để hiểu rõ hơn.

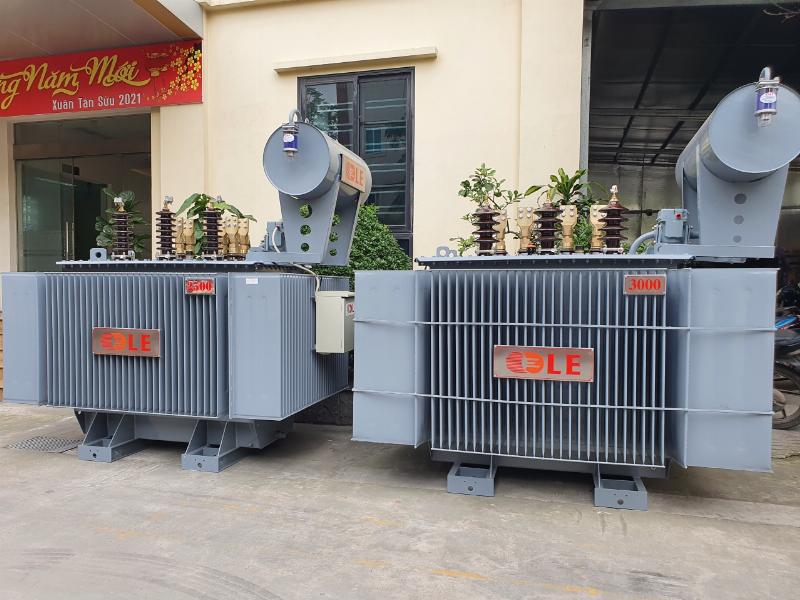

Hình ảnh tổng quan cấu tạo máy biến áp, minh họa các bộ phận chính như lõi thép, dây quấn, vỏ máy, sứ cách điện, bộ giãn nở
Lõi Thép Máy Biến Áp: Trái Tim Dẫn Từ
Lõi thép chính là bộ phận quan trọng nhất của máy biến áp, có vai trò dẫn từ thông do dòng điện xoay chiều trong dây quấn sơ cấp tạo ra, và truyền từ thông này sang dây quấn thứ cấp để gây ra hiện tượng cảm ứng điện từ. Nó giống như “bộ khung xương” để từ thông có thể lưu thông dễ dàng nhất.
Lõi thép máy biến áp được làm từ gì?
Lõi thép thường được làm từ các lá thép kỹ thuật điện (Electrical Steel) mỏng, có pha silic, được cán nguội và phủ một lớp cách điện mỏng trên bề mặt (lớp sơn hoặc lớp ôxít). Thép silic có đặc tính từ thẩm rất cao, giúp từ thông tập trung và dẫn đi hiệu quả. Việc pha silic vào thép giúp tăng điện trở suất của vật liệu, từ đó giảm tổn hao do dòng điện xoáy (dòng Foucault) khi từ thông biến thiên chạy qua.
Tại sao lõi thép lại được ghép từ các lá thép mỏng?
Đây là một câu hỏi rất hay, và câu trả lời liên quan trực tiếp đến việc giảm tổn hao năng lượng. Khi từ thông biến thiên chạy qua vật dẫn (ở đây là lõi thép), nó sẽ cảm ứng ra các dòng điện xoáy (dòng Foucault) chạy vòng vòng bên trong vật dẫn đó. Các dòng điện xoáy này gây ra nhiệt, làm nóng lõi thép và tiêu hao năng lượng – gọi là tổn hao dòng điện xoáy. Bằng cách chia lõi thép thành nhiều lá mỏng và cách điện chúng với nhau, điện trở tổng thể trên đường đi của dòng điện xoáy tăng lên rất nhiều, khiến cường độ dòng xoáy giảm mạnh (vì I = U/R). Kết quả là tổn hao do dòng điện xoáy giảm đi đáng kể, giúp máy biến áp hoạt động hiệu quả hơn và mát hơn.
Các loại lõi thép máy biến áp phổ biến?
Có hai dạng cấu trúc lõi thép chính thường gặp:
- Lõi trụ (Core type): Lõi thép có dạng hình trụ hoặc hình chữ nhật, dây quấn được quấn trực tiếp lên các trụ này. Từ thông khép mạch đi qua các trụ và gông (phần nối các trụ ở trên và dưới). Đây là dạng phổ biến nhất cho máy biến áp lực và phân phối.
- Lõi bọc (Shell type): Lõi thép bao bọc lấy dây quấn. Dây quấn được đặt ở giữa, và lõi thép khép mạch bao quanh toàn bộ dây quấn. Kiểu này thường gặp ở các máy biến áp nhỏ hơn hoặc máy biến áp chuyên dụng.
Việc lựa chọn loại lõi thép phụ thuộc vào công suất máy, mục đích sử dụng và các yêu cầu về kỹ thuật, chi phí.
“Theo Kỹ sư Nguyễn Văn Bình, một chuyên gia với nhiều năm kinh nghiệm trong lĩnh vực thiết kế máy điện, ‘Chất lượng và cấu trúc của lõi thép là yếu tố then chốt quyết định hiệu suất và tuổi thọ của máy biến áp. Việc sử dụng vật liệu thép silic cán nguội chất lượng cao cùng kỹ thuật ghép lá tối ưu có thể giảm đáng kể tổn hao, giúp máy hoạt động ổn định và tiết kiệm năng lượng hơn rất nhiều trong suốt vòng đời của nó’.”
Đôi khi, những cấu trúc phức tạp như thế này khiến ta liên tưởng đến những khái niệm khác tưởng chừng đơn giản nhưng lại cần sự chính xác, ví dụ như [một hải lý bằng bao nhiêu km] khi tính toán khoảng cách trên biển. Cả hai đều đòi hỏi sự hiểu biết về các đơn vị và quy ước cụ thể.
Dây Quấn Máy Biến Áp: Đường Dẫn Năng Lượng
Sau lõi thép, dây quấn là thành phần không thể thiếu. Dây quấn là nơi dòng điện đi vào (cuộn sơ cấp) và nơi điện áp được tạo ra sau khi biến đổi (cuộn thứ cấp). Chúng được quấn quanh lõi thép và được cách điện cẩn thận.
Dây quấn máy biến áp có chức năng gì?
Chức năng chính của dây quấn là tạo ra từ thông khi có dòng điện chạy qua (cuộn sơ cấp) và cảm ứng điện áp khi có từ thông biến thiên chạy qua nó (cuộn thứ cấp). Số vòng dây của cuộn sơ cấp và thứ cấp quyết định tỷ lệ biến đổi điện áp theo công thức: U1/U2 = N1/N2 (trong đó U là điện áp, N là số vòng dây, chỉ số 1 cho sơ cấp, chỉ số 2 cho thứ cấp).
Sự khác nhau giữa dây quấn sơ cấp và thứ cấp?
- Dây quấn sơ cấp (Primary winding): Là cuộn dây được nối với nguồn điện có điện áp cần biến đổi. Nó nhận năng lượng từ nguồn.
- Dây quấn thứ cấp (Secondary winding): Là cuộn dây được nối với tải (thiết bị tiêu thụ điện). Nó cung cấp năng lượng cho tải với điện áp đã được biến đổi.
Trong máy biến áp tăng áp, số vòng dây thứ cấp nhiều hơn sơ cấp (N2 > N1). Trong máy biến áp hạ áp, số vòng dây thứ cấp ít hơn sơ cấp (N2 < N1).
Vật liệu làm dây quấn là gì?
Dây quấn thường được làm bằng dây đồng hoặc dây nhôm tráng men cách điện. Đồng có điện trở suất thấp hơn nhôm, dẫn điện tốt hơn nhưng nặng hơn và đắt hơn. Nhôm nhẹ hơn và rẻ hơn nhưng điện trở suất cao hơn, cần tiết diện lớn hơn để tải cùng dòng điện. Việc lựa chọn vật liệu phụ thuộc vào yêu cầu kỹ thuật, công suất và chi phí chế tạo. Lớp men cách điện trên bề mặt dây có vai trò cực kỳ quan trọng, ngăn các vòng dây bị đoản mạch với nhau.
Cách bố trí dây quấn trên lõi thép?
Có nhiều cách bố trí dây quấn để tối ưu hóa hiệu suất và khả năng chịu lực điện động khi ngắn mạch:
- Đồng tâm (Concentric): Các cuộn dây có đường kính khác nhau được lồng vào nhau, thường là cuộn điện áp thấp (LV) ở gần trụ thép và cuộn điện áp cao (HV) ở bên ngoài.
- Xen kẽ (Interleaved): Các phần của cuộn điện áp cao và điện áp thấp được xen kẽ nhau dọc theo trụ thép. Cách này giúp giảm điện kháng rò, cải thiện khả năng điều chỉnh điện áp nhưng phức tạp hơn khi chế tạo.
Việc bố trí dây quấn ảnh hưởng trực tiếp đến điện kháng rò (leakage reactance), khả năng chịu lực điện động khi ngắn mạch, và hiệu quả làm mát. Một thiết kế tốt sẽ giảm thiểu tổn hao và tăng tuổi thọ máy.
Vỏ Máy và Các Bộ Phận Phụ Trợ: Lớp Bảo Vệ và Hỗ Trợ
Bên cạnh lõi thép và dây quấn là các bộ phận cốt lõi, máy biến áp còn có một “lớp áo giáp” và nhiều “trang bị” đi kèm để đảm bảo hoạt động an toàn, hiệu quả và bền bỉ. Đây là nơi tập trung nhiều chi tiết khác nhau tùy thuộc vào loại và kích thước của máy biến áp.
Vỏ máy biến áp được cấu tạo thế nào?
Vỏ máy (hay thùng máy) thường được làm bằng thép hàn kín, có chức năng chứa lõi thép và dây quấn, đồng thời chứa môi chất làm mát (thường là dầu máy biến áp). Vỏ máy cần đủ chắc chắn để chịu được áp lực từ dầu và các bộ phận bên trong, cũng như các tác động từ môi trường bên ngoài. Đối với máy biến áp công suất lớn, vỏ máy còn tích hợp các ống tản nhiệt hoặc cánh tản nhiệt để tăng diện tích tiếp xúc với không khí, giúp quá trình làm mát diễn ra hiệu quả hơn.
Tại sao máy biến áp ngâm dầu lại cần dầu?
Máy biến áp công suất lớn thường sử dụng dầu máy biến áp (mineral oil hoặc dầu tổng hợp) với hai vai trò chính:
- Cách điện: Dầu có khả năng cách điện rất tốt, giúp tăng cường độ bền cách điện cho dây quấn và các bộ phận mang điện khác bên trong thùng máy, ngăn chặn hiện tượng phóng điện hay chập mạch.
- Làm mát: Dầu luân chuyển bên trong thùng máy, hấp thụ nhiệt lượng tỏa ra từ lõi thép và dây quấn (do tổn hao sắt và tổn hao đồng), sau đó mang nhiệt ra ngoài các cánh tản nhiệt hoặc bộ làm mát để trao đổi nhiệt với môi trường.
Dầu máy biến áp phải đáp ứng các tiêu chuẩn nghiêm ngặt về độ bền cách điện, độ nhớt, điểm chớp cháy và khả năng chống oxy hóa. Việc kiểm tra và bảo dưỡng dầu định kỳ là rất quan trọng.
“Chuyên gia vật liệu Lê Thị Thu chia sẻ: ‘Lớp cách điện không chỉ là lớp men trên dây quấn hay dầu cách điện trong thùng máy, mà còn là hệ thống các vật liệu cách điện rắn như giấy, carton ép được bố trí hợp lý giữa các lớp dây quấn, giữa các cuộn dây và giữa dây quấn với lõi thép, vỏ máy. Sự kết hợp đồng bộ của các vật liệu này tạo nên hệ thống cách điện tổng thể, đảm bảo an toàn vận hành dưới điện áp cao’.”
Các bộ phận phụ trợ quan trọng khác là gì?
- Sứ cách điện (Bushings): Là các ống sứ hoặc vật liệu cách điện khác (như composite) có rãnh hoặc cánh, được gắn trên nắp thùng máy. Chúng là nơi các đầu dây của cuộn sơ cấp và thứ cấp đi xuyên qua vỏ thùng ra ngoài để kết nối với lưới điện. Cấu tạo bề mặt có rãnh giúp tăng chiều dài đường rò điện, ngăn chặn hiện tượng phóng điện bề mặt, đặc biệt khi trời mưa hoặc môi trường ẩm ướt, bụi bẩn.
- Bộ giãn nở dầu (Conservator hoặc Expansion tank): Thường là một thùng nhỏ đặt trên nắp thùng máy chính, nối thông với thùng máy qua một ống. Chức năng của nó là chứa một phần dầu và cho phép dầu giãn nở hoặc co lại theo nhiệt độ mà không làm áp suất trong thùng máy chính thay đổi quá lớn. Nó cũng giúp giảm thiểu bề mặt dầu tiếp xúc với không khí, hạn chế quá trình oxy hóa và hấp thụ hơi ẩm của dầu.
- Ống thở (Breather): Nối với bộ giãn nở dầu, có chứa chất hút ẩm (thường là hạt Silicagel màu xanh hoặc cam). Khi nhiệt độ máy biến áp giảm xuống, dầu co lại và không khí từ bên ngoài sẽ đi vào bộ giãn nở qua ống thở. Chất hút ẩm sẽ hấp thụ hơi ẩm trong không khí, ngăn nước xâm nhập vào dầu máy, giữ cho dầu luôn khô ráo, bảo toàn khả năng cách điện. Khi silicagel chuyển màu hồng, cần thay thế hoặc tái sinh.
- Rơle bảo vệ Buchholz: Một thiết bị bảo vệ quan trọng cho máy biến áp ngâm dầu. Nó được lắp trên ống nối giữa thùng máy chính và bộ giãn nở. Rơle Buchholz phát hiện các sự cố bên trong máy biến áp (như phóng điện cục bộ, quá nhiệt cục bộ, ngắn mạch giữa các vòng dây) dựa trên sự tích tụ khí hoặc dòng dầu chảy xiết do sự cố gây ra, từ đó đưa ra tín hiệu cảnh báo hoặc ngắt máy.
- Bộ đổi nấc (Tap Changer): Cho phép thay đổi tỷ số biến đổi điện áp bằng cách thay đổi số vòng dây tham gia hoạt động của một trong hai cuộn dây (thường là cuộn cao áp). Có hai loại: đổi nấc không tải (phải cắt điện máy biến áp trước khi đổi nấc) và đổi nấc dưới tải (có thể đổi nấc khi máy đang vận hành, thường dùng ở máy biến áp công suất lớn).
Cấu Tạo của Máy Biến Áp Khô So Với Máy Biến Áp Ngâm Dầu
Bên cạnh máy biến áp ngâm dầu rất phổ biến, còn có máy biến áp khô. Cấu tạo cơ bản vẫn gồm lõi thép và dây quấn, nhưng môi chất làm mát và cách điện lại khác.
- Máy biến áp khô: Không sử dụng dầu mà dùng không khí hoặc vật liệu cách điện rắn (như nhựa Epoxy) để cách điện và làm mát. Dây quấn thường được đúc trong nhựa Epoxy (Dry type cast resin) hoặc được quấn bằng vật liệu cách điện chịu nhiệt cao và làm mát bằng không khí cưỡng bức (Dry type vacuum pressure impregnated – VPI).
- Ưu điểm máy biến áp khô: An toàn hơn về cháy nổ (không có dầu), thân thiện với môi trường, dễ lắp đặt trong nhà hoặc nơi đông dân cư.
- Nhược điểm máy biến áp khô: Giá thành thường cao hơn, khả năng chịu quá tải kém hơn máy ngâm dầu, công suất giới hạn hơn so với máy ngâm dầu cùng kích thước.
Việc hiểu rõ cấu tạo máy biến áp khô và ngâm dầu giúp ta lựa chọn loại phù hợp cho từng ứng dụng cụ thể.
Nguyên Lý Hoạt Động Dựa Trên Cấu Tạo
Nguyên lý hoạt động của máy biến áp dựa trên định luật cảm ứng điện từ Faraday. Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó tạo ra một từ thông biến thiên trong lõi thép. Lõi thép dẫn từ thông này đến cuộn thứ cấp. Từ thông biến thiên xuyên qua các vòng dây của cuộn thứ cấp, cảm ứng ra một suất điện động xoay chiều ở cuộn thứ cấp. Điện áp ở cuộn thứ cấp tỷ lệ thuận với số vòng dây của nó và từ thông biến thiên. Tỷ lệ biến đổi điện áp được quyết định bởi tỷ số số vòng dây của cuộn sơ cấp và thứ cấp.
Cấu tạo của lõi thép (lá mỏng cách điện) giúp từ thông được dẫn hiệu quả và giảm tổn hao. Cấu tạo của dây quấn (vật liệu dẫn điện tốt, cách điện kỹ) đảm bảo dòng điện và điện áp được truyền tải an toàn. Vỏ máy và hệ thống làm mát/cách điện (dầu, sứ, ống thở) giữ cho các bộ phận này hoạt động trong điều kiện tối ưu, bảo vệ chúng khỏi môi trường và nhiệt độ cao.
Để hiểu rõ hơn về cách các khái niệm phức tạp được truyền đạt hiệu quả, chúng ta có thể liên tưởng đến cách sử dụng ngôn ngữ, chẳng hạn như [tác dụng của phép điệp] trong văn học để nhấn mạnh và tạo nhịp điệu. Tương tự, trong kỹ thuật, việc lặp lại vai trò quan trọng của từng bộ phận cấu thành giúp chúng ta ghi nhớ và hiểu sâu hơn.
Tầm Quan Trọng Của Việc Hiểu Rõ Cấu Tạo Máy Biến Áp
Tại sao việc tìm hiểu sâu về cấu tạo máy biến áp lại quan trọng, không chỉ với kỹ sư mà cả những người làm việc liên quan hoặc đơn giản là quan tâm đến điện?
- Lắp đặt và Vận hành An Toàn: Hiểu rõ cấu tạo giúp nhận biết các bộ phận cần chú ý khi lắp đặt, kết nối, đảm bảo đúng kỹ thuật, tránh các nguy cơ chập cháy, phóng điện.
- Bảo trì và Sửa chữa: Khi máy gặp sự cố, việc nắm vững cấu tạo giúp khoanh vùng vấn đề nhanh chóng (lỗi do lõi thép? dây quấn? hệ thống làm mát? sứ cách điện?). Từ đó đưa ra phương án kiểm tra, sửa chữa hiệu quả.
- Đánh giá và Lựa chọn Máy: Hiểu về cấu tạo giúp đánh giá chất lượng máy biến áp dựa trên vật liệu chế tạo lõi thép, dây quấn, hệ thống cách điện, làm mát, và các phụ kiện bảo vệ. Từ đó chọn được máy phù hợp với nhu cầu và môi trường làm việc.
- Tối ưu hóa Hiệu suất: Kiến thức về cấu tạo giúp nhận biết các yếu tố ảnh hưởng đến tổn hao (tổn hao sắt do lõi thép, tổn hao đồng do dây quấn) và cách tối ưu hóa chúng thông qua thiết kế, vật liệu và bảo dưỡng.
- Phòng ngừa Sự cố: Nhiều sự cố máy biến áp bắt nguồn từ việc xuống cấp của các bộ phận cấu thành (ví dụ: dầu bị ẩm, cách điện bị suy giảm, lõi thép bị gỉ sét). Hiểu rõ cấu tạo giúp nhận biết dấu hiệu bất thường và thực hiện các biện pháp phòng ngừa kịp thời.
Hãy nghĩ đến những thời điểm quan trọng trong cuộc sống cần sự chuẩn bị kỹ lưỡng, như khi bạn quyết định cầu hôn. Việc tìm hiểu [cầu hôn tiếng anh là gì] hay cách thức tổ chức đều đòi hỏi sự tỉ mỉ để mọi thứ diễn ra suôn sẻ. Tương tự, việc hiểu cấu tạo máy biến áp là sự chuẩn bị cần thiết để xử lý mọi vấn đề liên quan đến nó.
Các Yếu Tố Ảnh Hưởng Đến Cấu Tạo Cụ Thể
Mặc dù các bộ phận chính là như nhau, nhưng cấu tạo máy biến áp có thể thay đổi đáng kể tùy thuộc vào một số yếu tố:
- Công suất: Máy công suất càng lớn thì kích thước càng lớn, cần hệ thống làm mát phức tạp hơn (thêm quạt, bơm dầu, bộ làm mát ngoài), lõi thép và dây quấn cần vật liệu chất lượng cao hơn và thiết kế chắc chắn hơn để chịu được lực điện động lớn khi sự cố.
- Điện áp: Máy làm việc ở điện áp càng cao thì yêu cầu về cách điện càng khắt khe. Sứ cách điện sẽ dài hơn, có nhiều cánh hơn, khoảng cách giữa các bộ phận mang điện và giữa bộ phận mang điện với vỏ máy phải lớn hơn.
- Tần số: Mặc dù máy biến áp thường giữ nguyên tần số, nhưng tần số làm việc ảnh hưởng đến thiết kế lõi thép (số lá thép, vật liệu) và số vòng dây để đạt hiệu suất tối ưu.
- Môi trường lắp đặt: Máy làm việc ngoài trời cần vỏ chống gỉ, chống thấm nước tốt. Máy lắp trong nhà có thể sử dụng máy biến áp khô. Môi trường có hóa chất, bụi bẩn, độ ẩm cao… đều đòi hỏi những yêu cầu cấu tạo và vật liệu đặc thù.
- Tiêu chuẩn kỹ thuật: Các quốc gia hoặc khu vực có thể có các tiêu chuẩn riêng về thiết kế, vật liệu, thử nghiệm máy biến áp, ảnh hưởng đến cấu tạo chi tiết.
Hiểu được những yếu tố này giúp ta lý giải sự đa dạng trong cấu tạo máy biến áp trên thị trường và biết cách chọn sản phẩm phù hợp nhất với điều kiện sử dụng của mình.
Mối Liên Hệ Giữa Cấu Tạo Và Tuổi Thọ Máy Biến Áp
Tuổi thọ của máy biến áp phụ thuộc rất nhiều vào chất lượng vật liệu chế tạo và sự xuống cấp của hệ thống cách điện, làm mát. Cấu tạo hợp lý, sử dụng vật liệu bền bỉ và được bảo dưỡng đúng cách sẽ giúp máy biến áp hoạt động ổn định trong nhiều thập kỷ.
- Hệ thống cách điện: Dầu và vật liệu cách điện rắn là những thành phần dễ bị lão hóa theo thời gian do nhiệt độ, độ ẩm và các yếu tố môi trường. Sự suy giảm khả năng cách điện có thể dẫn đến phóng điện, gây sự cố nghiêm trọng. Cấu tạo hệ thống cách điện tốt, kết hợp với việc kiểm tra và xử lý dầu định kỳ (như lọc dầu, hút ẩm) là chìa khóa để kéo dài tuổi thọ. Việc hiểu cấu tạo ống thở và bộ giãn nở giúp ta nhận biết vai trò của chúng trong việc bảo vệ dầu khỏi hơi ẩm.
- Hệ thống làm mát: Nhiệt độ cao là kẻ thù số một của vật liệu cách điện. Cấu tạo máy biến áp với hệ thống làm mát hiệu quả (cánh tản nhiệt, quạt, bơm) giúp duy trì nhiệt độ hoạt động ở mức an toàn, làm chậm quá trình lão hóa cách điện.
- Lõi thép và dây quấn: Nếu được chế tạo từ vật liệu tốt và không bị tác động bởi các yếu tố ăn mòn hoặc lực điện động quá lớn (do ngắn mạch), lõi thép và dây quấn có thể có tuổi thọ rất dài. Tuy nhiên, sự cố về cách điện hoặc làm mát có thể gây ra hư hỏng thứ cấp cho các bộ phận này.
Tóm lại, mỗi chi tiết trong cấu tạo máy biến áp, dù nhỏ nhất, đều đóng góp vào sự an toàn và tuổi thọ của thiết bị. Hiểu rõ chúng giúp ta thực hiện công tác quản lý, vận hành và bảo dưỡng hiệu quả hơn.

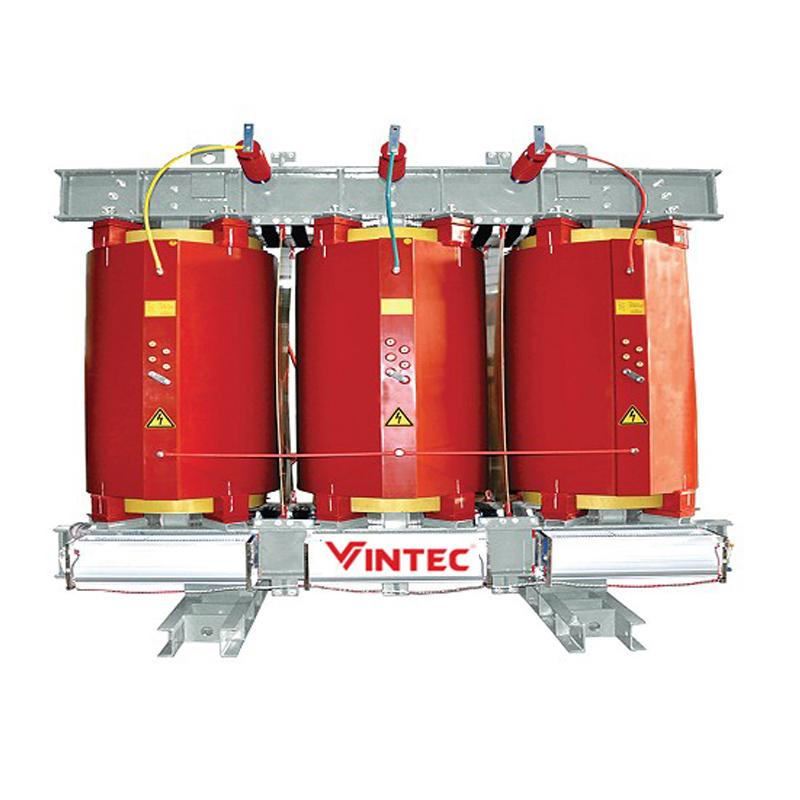

Hình ảnh so sánh cấu tạo máy biến áp khô và máy biến áp ngâm dầu
Tìm Hiểu Sâu Hơn Về Các Vật Liệu Đặc Thù
Đi sâu hơn vào cấu tạo máy biến áp, chúng ta sẽ thấy vai trò quan trọng của các vật liệu chuyên dụng:
- Thép Silic định hướng hạt (Grain-oriented Electrical Steel – GOES): Đây là loại thép cao cấp được sử dụng cho lõi thép các máy biến áp công suất lớn, hiệu suất cao. Các hạt tinh thể trong vật liệu này được sắp xếp theo một hướng nhất định trong quá trình cán nguội, giúp từ thông dễ dàng lưu thông theo hướng đó, từ đó giảm tổn hao từ hóa và tăng từ thẩm.
- Dây dẫn chịu nhiệt: Đối với các máy biến áp chịu tải cao hoặc hoạt động trong môi trường khắc nghiệt, dây quấn có thể được làm từ đồng hoặc nhôm được phủ lớp men cách điện đặc biệt có khả năng chịu nhiệt độ cao hơn các loại men thông thường.
- Dầu cách điện tổng hợp: Bên cạnh dầu khoáng truyền thống, các loại dầu tổng hợp như silicone oil hoặc Ester oil đang ngày càng được sử dụng phổ biến, đặc biệt ở những nơi yêu cầu an toàn cháy nổ cao hoặc thân thiện với môi trường hơn. Các loại dầu này có đặc tính nhiệt và cách điện ưu việt, mặc dù chi phí ban đầu có thể cao hơn.
- Giấy và Carton ép cách điện: Các vật liệu cách điện rắn này được làm từ sợi cellulose tinh khiết, được xử lý để loại bỏ tạp chất và hút ẩm. Chúng được sử dụng để cách ly giữa các vòng dây, các lớp dây quấn, giữa các cuộn dây và giữa dây quấn với lõi thép/vỏ máy. Giấy cách điện ngâm dầu là hệ thống cách điện rắn – lỏng phổ biến nhất trong máy biến áp ngâm dầu.
Việc sử dụng vật liệu cao cấp và phù hợp với từng bộ phận trong cấu tạo máy biến áp đóng vai trò quyết định đến hiệu suất, độ bền và độ tin cậy của thiết bị.
Khi tìm hiểu về các thông số kỹ thuật phức tạp như đặc tính vật liệu trong máy biến áp, đôi khi chúng ta cảm thấy giống như đang cố gắng sắp xếp thông tin về một sự kiện quan trọng trong cuộc sống, chẳng hạn như việc lên kế hoạch cho một đám cưới từ lúc hỏi [cầu hôn tiếng anh là gì] cho đến khi mọi thứ hoàn tất. Cả hai đều đòi hỏi sự chú ý đến từng chi tiết nhỏ nhất.
Những Vấn Đề Thường Gặp Liên Quan Đến Cấu Tạo
Hiểu về cấu tạo máy biến áp cũng giúp chúng ta nhận biết các vấn đề tiềm ẩn và cách phòng tránh:
- Quá nhiệt: Có thể do hệ thống làm mát không hiệu quả (cánh tản nhiệt bẩn, quạt hỏng, mức dầu thấp), quá tải, hoặc tổn hao bên trong quá lớn (do lõi thép kém chất lượng, dòng xoáy cao, tiếp xúc kém ở dây quấn). Nhiệt độ cao làm lão hóa nhanh vật liệu cách điện.
- Sự cố cách điện: Dầu bị ẩm, bẩn, lão hóa; vật liệu cách điện rắn bị suy giảm độ bền; sứ cách điện bị nứt, vỡ hoặc bám bẩn bề mặt. Gây ra phóng điện cục bộ, phóng điện bề mặt, hoặc chập mạch.
- Sự cố lõi thép: Ghép lá thép không chặt, cách điện giữa các lá bị hỏng làm tăng dòng xoáy; gỉ sét; hoặc bị từ hóa dư gây tiếng ồn và quá nhiệt cục bộ.
- Sự cố dây quấn: Ngắn mạch giữa các vòng dây (do cách điện hỏng); đứt dây; hoặc tiếp xúc kém tại các điểm nối. Gây quá dòng, quá nhiệt, thậm chí cháy nổ. Lực điện động khi ngắn mạch cũng có thể làm biến dạng dây quấn nếu cấu trúc không đủ chắc chắn.
- Rò rỉ dầu: Gioăng đệm bị lão hóa, các mối hàn bị nứt, van xả dầu bị hỏng. Gây mất dầu làm giảm khả năng làm mát và cách điện.
Việc kiểm tra định kỳ, đo lường các thông số (nhiệt độ, chất lượng dầu, điện trở cách điện) và dựa trên kiến thức về cấu tạo máy biến áp giúp chẩn đoán và khắc phục sớm các vấn đề này, tránh được những hư hỏng nghiêm trọng.

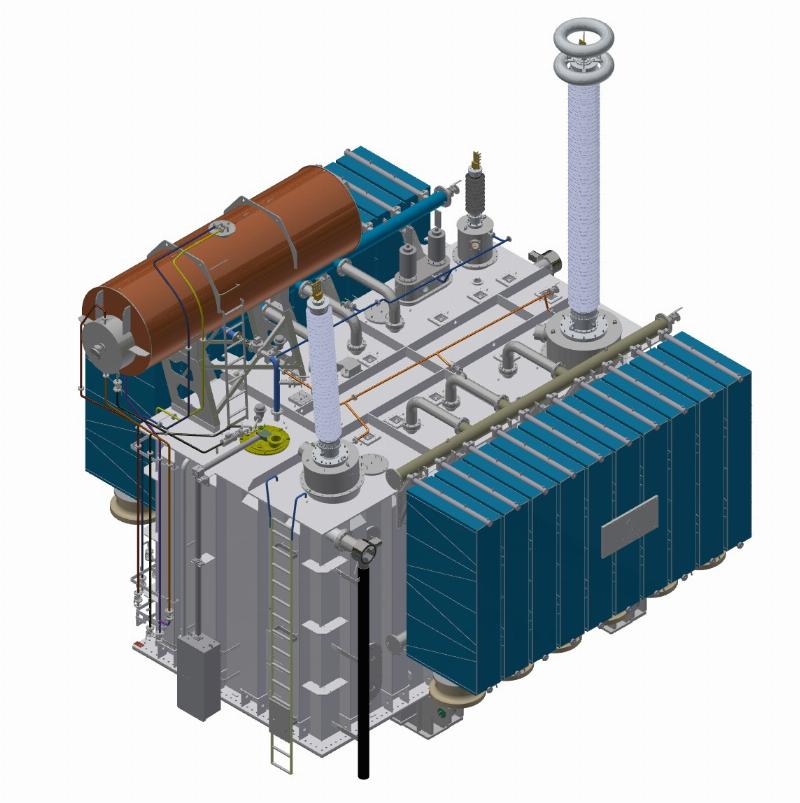

Hình ảnh về quy trình kiểm tra, bảo dưỡng máy biến áp, có thể là kiểm tra mức dầu, sứ cách điện hoặc sử dụng thiết bị đo lường
Tóm Lại Hành Trình Khám Phá Cấu Tạo
Vậy là chúng ta đã cùng nhau đi một vòng khám phá chi tiết cấu tạo máy biến áp, từ trái tim là lõi thép, đến đường dẫn năng lượng là dây quấn, và lớp bảo vệ vững chắc là vỏ máy cùng các phụ kiện. Mỗi bộ phận đều có vai trò và đặc điểm riêng, nhưng chúng liên kết chặt chẽ với nhau, hoạt động hài hòa để thực hiện chức năng biến đổi điện áp, đảm bảo dòng điện đến được nơi cần đến một cách an toàn và hiệu quả.
Hiểu rõ cấu tạo máy biến áp không chỉ là kiến thức kỹ thuật, mà còn là chìa khóa để vận hành, bảo trì thiết bị này một cách an toàn, hiệu quả, và kéo dài tuổi thọ của nó. Từ đó, chúng ta góp phần đảm bảo sự ổn định của hệ thống điện, nguồn năng lượng thiết yếu cho cuộc sống và sự phát triển.
Bạn thấy không, ngay cả những thứ tưởng chừng phức tạp như cấu tạo máy biến áp cũng có thể được “giải mã” và hiểu rõ nếu chúng ta dành thời gian tìm hiểu từng phần một. Giống như việc tìm hiểu về thời gian mang thai [23 tuần là mấy tháng] vậy, ban đầu có vẻ không rõ ràng, nhưng khi phân tích chi tiết, mọi thứ đều có quy luật và ý nghĩa của nó.
Nếu bạn có bất kỳ câu hỏi hay muốn chia sẻ kinh nghiệm nào liên quan đến cấu tạo máy biến áp hoặc cách bảo dưỡng chúng, đừng ngần ngại để lại bình luận bên dưới nhé. Kiến thức sẽ càng sâu sắc hơn khi được chia sẻ và thảo luận!
